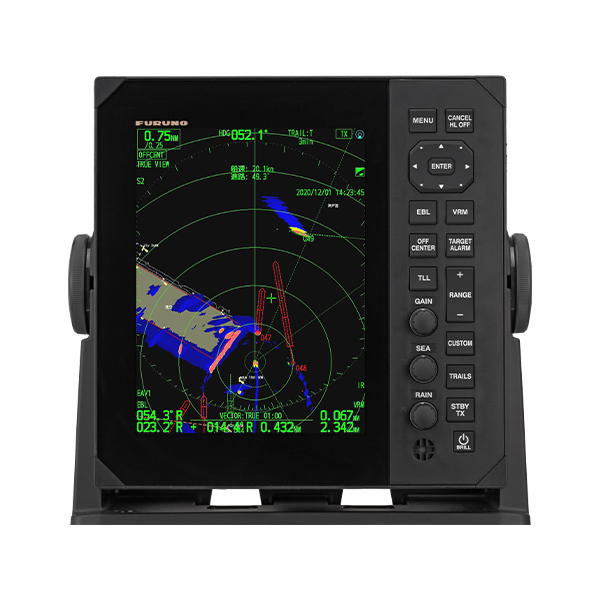

Các radar LCD màu FR-10 (10.4″) và FR-12 (12.1″) là màn hình radar hàng hải bao gồm một đơn vị hiển thị dọc chuyên dụng có thể kết hợp tự do với các ăng-ten dòng DRS mở rộng của Furuno để đáp ứng nhiều nhu cầu về phát hiện. Các Radar này có các công nghệ mới nhất bao gồm Risk Visualizer ™, một chức năng mới cung cấp thông tin trực quan về các khu vực có khả năng va chạm và chuyển động của tất cả các tàu xung quanh, cũng như Echo Average, Target Analyzer ™, Fast Target Tracking ™, RezBoost ™ và nhiều chức năng tuyệt vời khác giúp bạn theo dõi bất kỳ mục tiêu nào trong hành trình và các thao tác của bạn như tùy chỉnh AIS tùy chỉnh, các phím chức năng Người dùng lập trình và Hỗ trợ đa ngôn ngữ.
Tương thích với dòng ăng-ten mạnh mẽ của Furuno
FR-10 và FR-12 tương thích với bất kỳ ăngten dòng DRS nào, cho phép nhiều cấu hình khác nhau. Bằng cách chọn tầm xa (công suất phát), kích thước màn hình; loại & kích thước ăng-ten dựa trên những gì bạn muốn đạt được, bạn có thể xây dựng cấu hình Radar đáp ứng tốt nhất nhu cầu của mình.
Tương thích các Ăng-ten DRS
| Loại vòm kín | Loại cánh dài | |
| Magnetron | DRS4DL+ | DRS6A X-Class DRS12A X-Class DRS25A X-Class |
| Radar bán dẫn thể rắn | DRS2D-NXT DRS4D-NXT |
DRS6A-NXT DRS12A-NXT DRS25A-NXT |
ĂNG TEN
| Công suất phát đỉnh | Tùy theo bộ phận Ăng-ten được chọn (xem các Ăng-ten DRS) |
| Loại | Tương thích các bộ phận Ăng-ten: DRS4DL+, DRS2D/4D/6A/12A/25A-NXT, DRS6A/12A/25A X-Class |
| Các thang đo | 0.0625 đến 36 NM (DRS4DL+) 0.0625 đến 48 NM (DRS2D/4D-NXT) 0.0625 đến 72 NM (DRS6A-NXT) 0.0625 đến 96 NM (DRS6A/12A/25A X-Class, DRS12A/25A-NXT) |
MÀN HÌNH
| Màn hình | FR-10: LCD màu 10.4" FR-12: LCD màu 12.1" |
| Chế độ hiển thị | Mũi trên, Hướng đi trên, Bắc trên, Chuyển động thật, Đuôi trên |
| Các chế độ/ chức năng khác | Hiển thị rủi ro Phân tích mục tiêu Theo dõi mục tiêu Vết mục tiêu thật Trung bình âm dội Màn hình phụ Hiển thị AIS Phủ radar lên hải đồ |
NGUỒN CUNG CẤP
| Nguồn cung cấp | FR-10: 12-24 VDC: 1.1-0.6 A FR-12: 12-24 VDC : 1.7-0.9 A |
Tương thích
DRS4DL+ (V 01.03), DRS6A/12A/25A X-Class (V 02.06), DRS2D/4D-NXT(E) (V 01.07), DRS6A/12A/25A-NXT(E) (V 01.06)"
Risk Visualizer™
"Trình hiển thị rủi ro" là công nghệ hiển thị các khu vực có khả năng va chạm dựa trên vị trí hiện tại và chuyển động của tất cả các tàu xung quanh. Nhờ hiển thị ngay trên màn hình, bạn có thể dễ dàng có được cái nhìn tổng quan nhanh chóng và trực quan về tình hình xung quanh tàu của mình. Ngoài ra, các cảnh báo được mã hóa bằng màu sắc tùy theo mối đe dọa xảy ra va chạm, từ màu xanh lá cây (bình thường) đến màu đỏ (nguy hiểm), sẽ giúp bạn đánh giá mức độ nguy hiểm và lên kế hoạch cho hành động tiếp theo của mình. Đây là Radar tầm trung thương mại đầu tiên của chúng tôi kết hợp tính năng này, góp phần cải thiện liên tục an toàn trên biển.
Safe target: Mục tiêu an toàn
Dangerous target: Mục tiêu nguy hiểm
Fast Target Tracking™
"Theo dõi mục tiêu nhanh" là một công nghệ ngay lập tức hiển thị một vectơ cho biết tốc độ và hướng đi của mục tiêu. Các mục tiêu được theo dõi tự động ngay từ đầu, giúp bạn có thể ngay lập tức tính toán quỹ đạo của mục tiêu và hiển thị véc tơ vận tốc.
Before: Trước
After: Sau
Target acquired: Mục tiêu đã thu thập
Target Analyzer™
"Phân tích mục tiêu" là công nghệ phân tích các mục tiêu và xác định các mục tiêu nguy hiểm có khả năng va chạm với tàu của bạn, sử dụng các màu sắc khác nhau tùy theo mức độ nguy hiểm. Việc hiển thị các mục tiêu nguy hiểm tiềm ẩn bằng các màu khác nhau cho phép người điều khiển hiểu được các mối đe dọa đối với việc lái tàu an toàn trong nháy mắt.
Echo Average
"Trung bình âm dội" là một tính năng làm giảm âm dội không đều, chẳng hạn như phản xạ từ mặt biển và mưa, đồng thời ổn định âm dội từ ngư cụ và các tàu khác. Nó giúp bạn dễ dàng xem những gì bạn muốn xem, ngay cả trong điều kiện thời tiết xấu như sóng lớn, mưa hoặc sương mù dày đặc.
Before: Trước
After: Sau
Clear Echo Attenuation: Xóa âm dội không đều
Phủ radar lên hải đồ / Chia sẻ điểm và đườngi
FR-12 có thể hiển thị âm dội Radar phủ trên hải đồ MapMedia MM3D.
Ngoài ra, khi được kết nối với GP-3700 / F * qua Ethernet, các dấu và đường có thể được hiển thị.
* Chỉ FR-12. Chức năng này yêu cầu phải lắp đặt bộ bo mạch RP tùy chọn OP03-266-E trong FR-12.
Tùy chỉnh AIS
Các phím chức năng do người dùng lập trình
Hỗ trợ đa ngôn ngữ
Tương thích
DRS4DL+ (V 01.03), DRS6A/12A/25A X-Class (V 02.06), DRS2D/4D-NXT(E) (V 01.07), DRS6A/12A/25A-NXT(E) (V 01.06)"
Risk Visualizer™
"Trình hiển thị rủi ro" là công nghệ hiển thị các khu vực có khả năng va chạm dựa trên vị trí hiện tại và chuyển động của tất cả các tàu xung quanh. Nhờ hiển thị ngay trên màn hình, bạn có thể dễ dàng có được cái nhìn tổng quan nhanh chóng và trực quan về tình hình xung quanh tàu của mình. Ngoài ra, các cảnh báo được mã hóa bằng màu sắc tùy theo mối đe dọa xảy ra va chạm, từ màu xanh lá cây (bình thường) đến màu đỏ (nguy hiểm), sẽ giúp bạn đánh giá mức độ nguy hiểm và lên kế hoạch cho hành động tiếp theo của mình. Đây là Radar tầm trung thương mại đầu tiên của chúng tôi kết hợp tính năng này, góp phần cải thiện liên tục an toàn trên biển.
Safe target: Mục tiêu an toàn
Dangerous target: Mục tiêu nguy hiểm
Fast Target Tracking™
"Theo dõi mục tiêu nhanh" là một công nghệ ngay lập tức hiển thị một vectơ cho biết tốc độ và hướng đi của mục tiêu. Các mục tiêu được theo dõi tự động ngay từ đầu, giúp bạn có thể ngay lập tức tính toán quỹ đạo của mục tiêu và hiển thị véc tơ vận tốc.
Before: Trước
After: Sau
Target acquired: Mục tiêu đã thu thập
Target Analyzer™
"Phân tích mục tiêu" là công nghệ phân tích các mục tiêu và xác định các mục tiêu nguy hiểm có khả năng va chạm với tàu của bạn, sử dụng các màu sắc khác nhau tùy theo mức độ nguy hiểm. Việc hiển thị các mục tiêu nguy hiểm tiềm ẩn bằng các màu khác nhau cho phép người điều khiển hiểu được các mối đe dọa đối với việc lái tàu an toàn trong nháy mắt.
Echo Average
"Trung bình âm dội" là một tính năng làm giảm âm dội không đều, chẳng hạn như phản xạ từ mặt biển và mưa, đồng thời ổn định âm dội từ ngư cụ và các tàu khác. Nó giúp bạn dễ dàng xem những gì bạn muốn xem, ngay cả trong điều kiện thời tiết xấu như sóng lớn, mưa hoặc sương mù dày đặc.
Before: Trước
After: Sau
Clear Echo Attenuation: Xóa âm dội không đều
Phủ radar lên hải đồ / Chia sẻ điểm và đườngi
FR-12 có thể hiển thị âm dội Radar phủ trên hải đồ MapMedia MM3D.
Ngoài ra, khi được kết nối với GP-3700 / F * qua Ethernet, các dấu và đường có thể được hiển thị.
* Chỉ FR-12. Chức năng này yêu cầu phải lắp đặt bộ bo mạch RP tùy chọn OP03-266-E trong FR-12.
Tùy chỉnh AIS
Các phím chức năng do người dùng lập trình
Hỗ trợ đa ngôn ngữ
